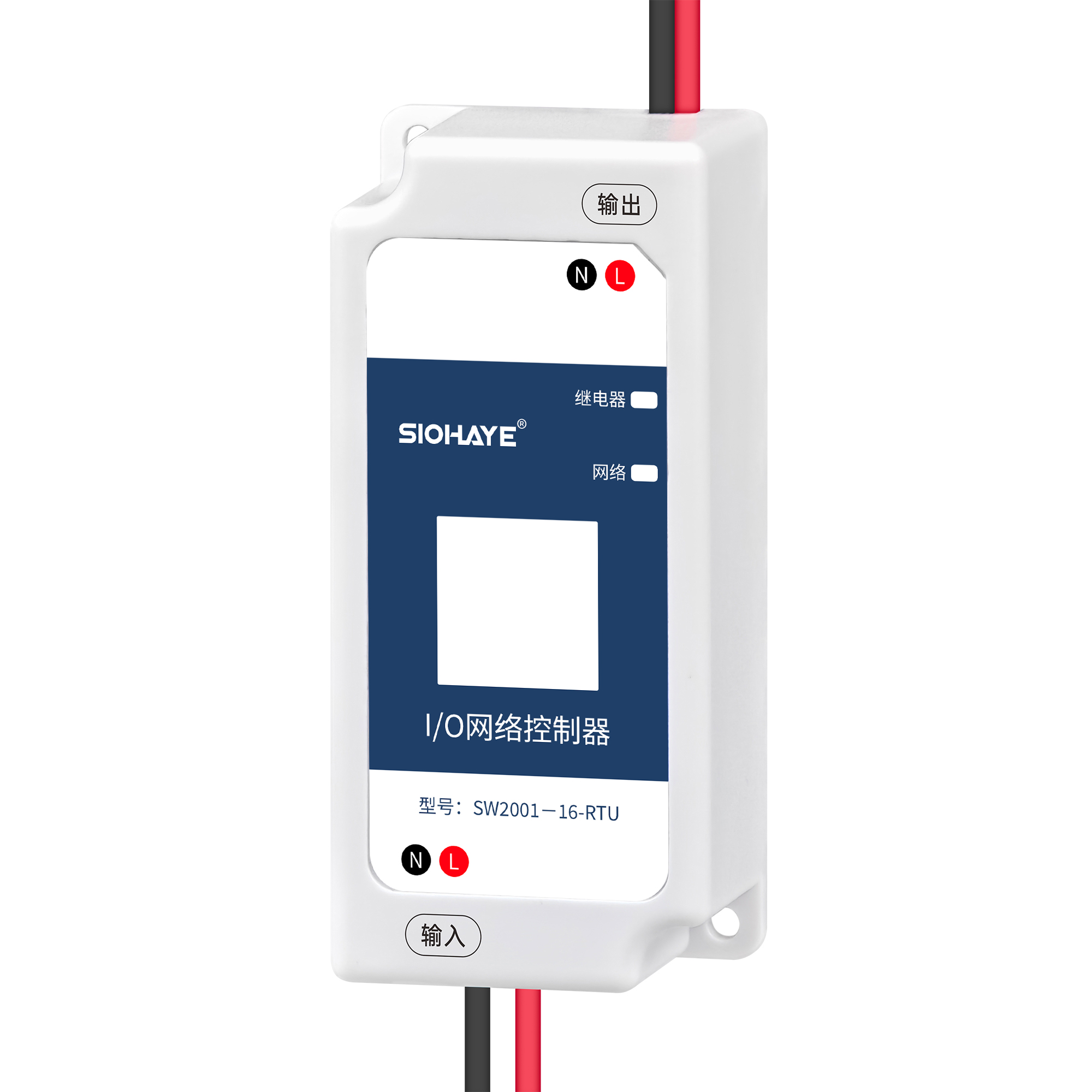

1. 簡介

SIO-SW2001-16 RTU版本適合設備控制，狀態檢測等通過4G網絡與服務器通訊的場景，具體功能特點如下。

1) 支持220V電壓供電；

2) 支持接觸放電±8KV，空氣放電±15KV；

3) 工作環境為-35℃~75℃；

4) 支持1路繼電器控制，繼電器打開可以直接輸出供電220V電壓；

5) 支持1路內部輸入，用于繼電器輸出檢查，光耦默認為1，有220V輸出為0；

6) 支持硬件看門狗，運行穩定不死機；

7)支持西奧DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；

8)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；

2. 產品規格

功能事項		詳細說明
4G模塊	網絡標準	Cat1 4G全網通，支持中國移動、聯通、電信
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
電源參數		交流220V
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
輸入	1路	繼電器輸出檢測，默認為1，有220V輸出為0
輸出	1路	繼電器，打開輸出220V
TTL	1路	產測串口，3.3V電平
硬件看門狗	支持	外部硬件看門狗
尺寸		844025mm
安裝方式		3mm螺絲定位孔

編號	標識	功能	說明
1	紅黑	供電電源	220V交流供電，紅接火線黑接零線
2	內置SIM卡		貼片卡
3	紅黑	繼電器	打開輸出供電電壓，紅為火線黑為零線，最大16A (可以用輸入1獲取繼電器狀態，默認為1，有220V輸出為0)
4	NET LED		系統指示燈
5	OUT LED		繼電器指示燈，繼電器打開點亮
6	VB DM DP GND		USB，VB正，GND負，固件升級或調試日志
7	B EXT		BOOT按鍵，與USB配合用來升級
8	G TX RX		TTL產測串口，3.3V電平
9	4G天線

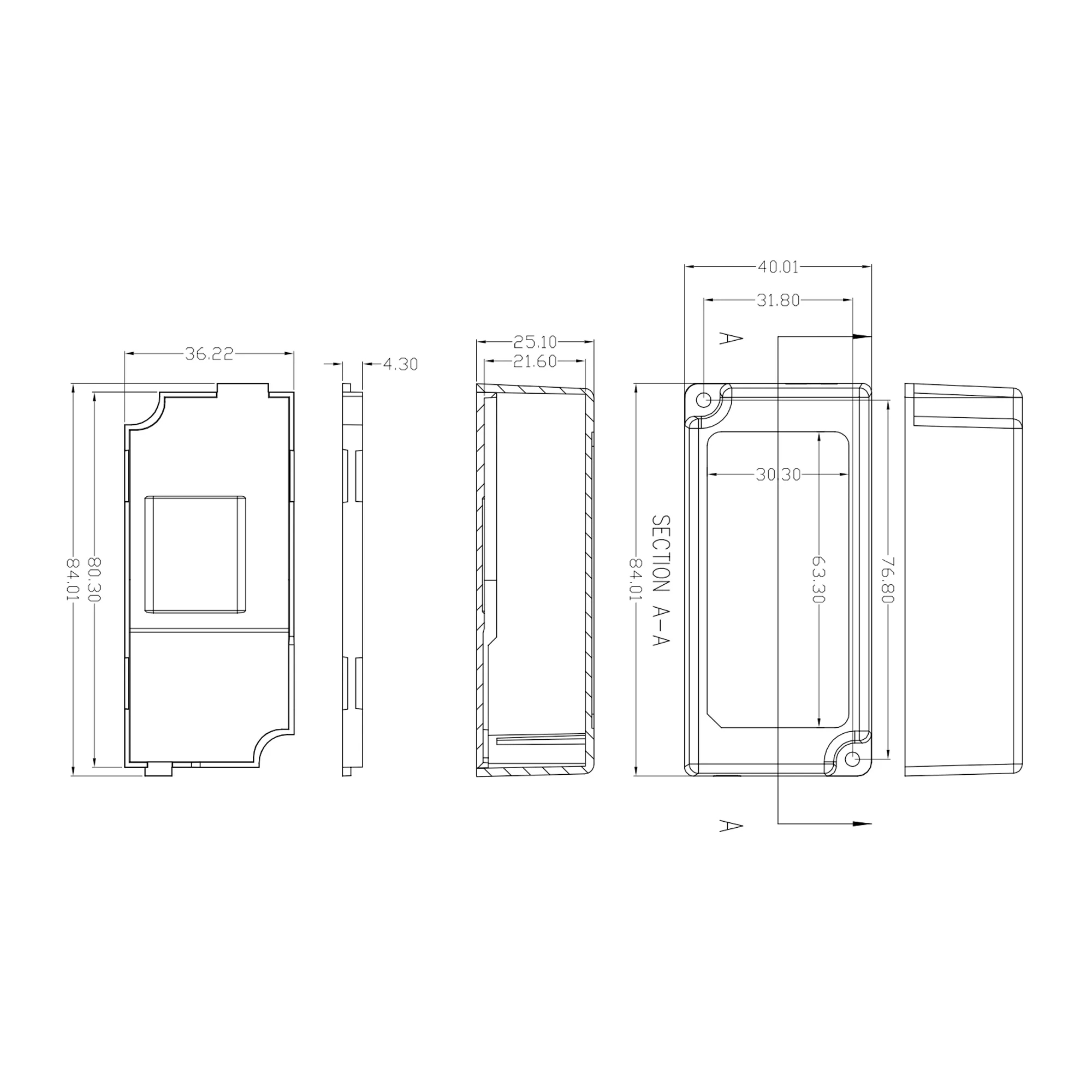

外殼尺寸

圖片關鍵詞

指示意義	現象	備注
SIM卡不識別	NET LED 5000ms亮 5000ms滅
SIM卡正常，但注冊不了網絡	NET LED 100ms閃爍
注冊網絡成功，但沒連上服務器	NET LED 500ms慢閃	沒有任何通道鏈接服務器
成功連上服務器	NET LED 1000ms慢閃	至少有一個通道鏈接服務器成功

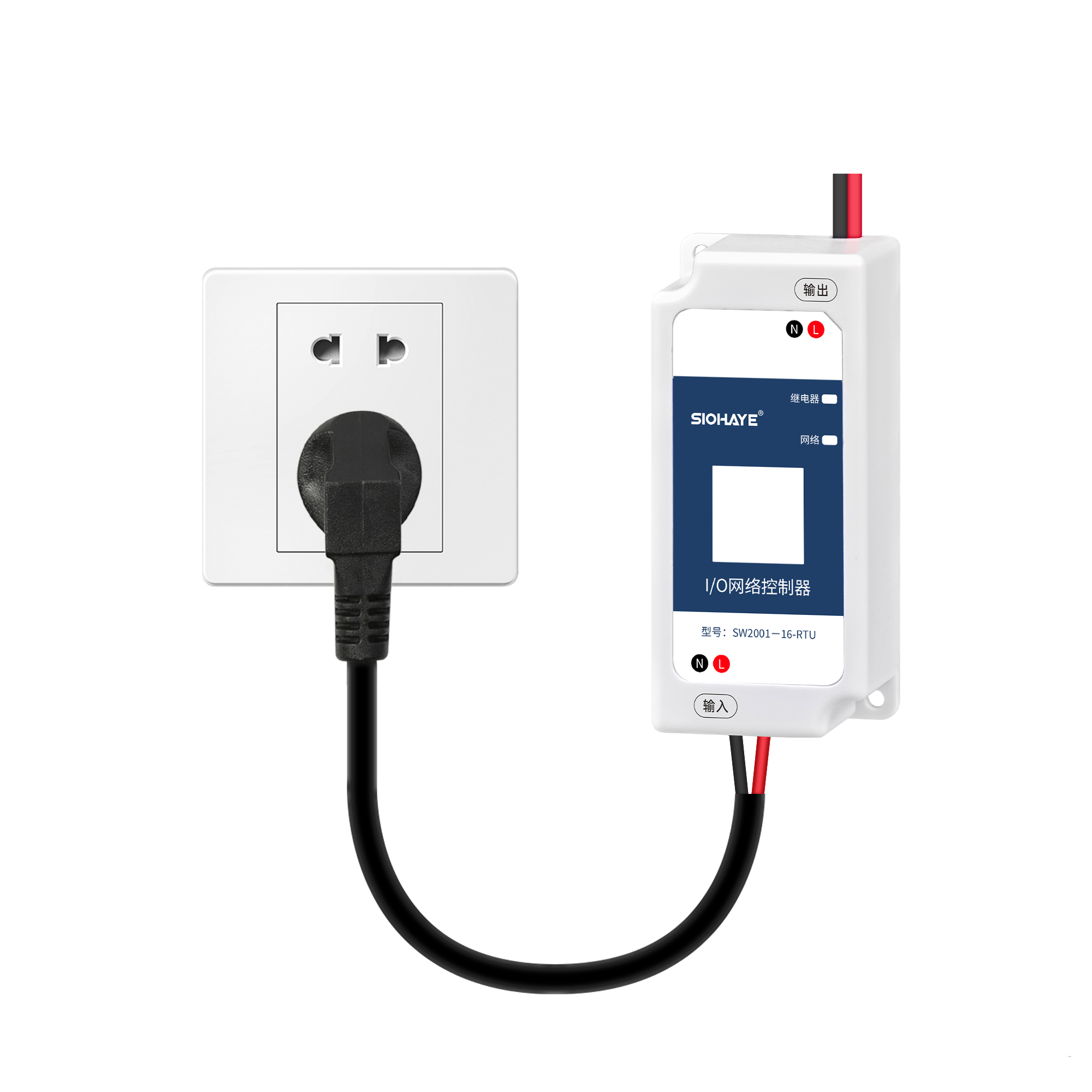

模塊220V供電，用測試服務器測試。

圖片關鍵詞
