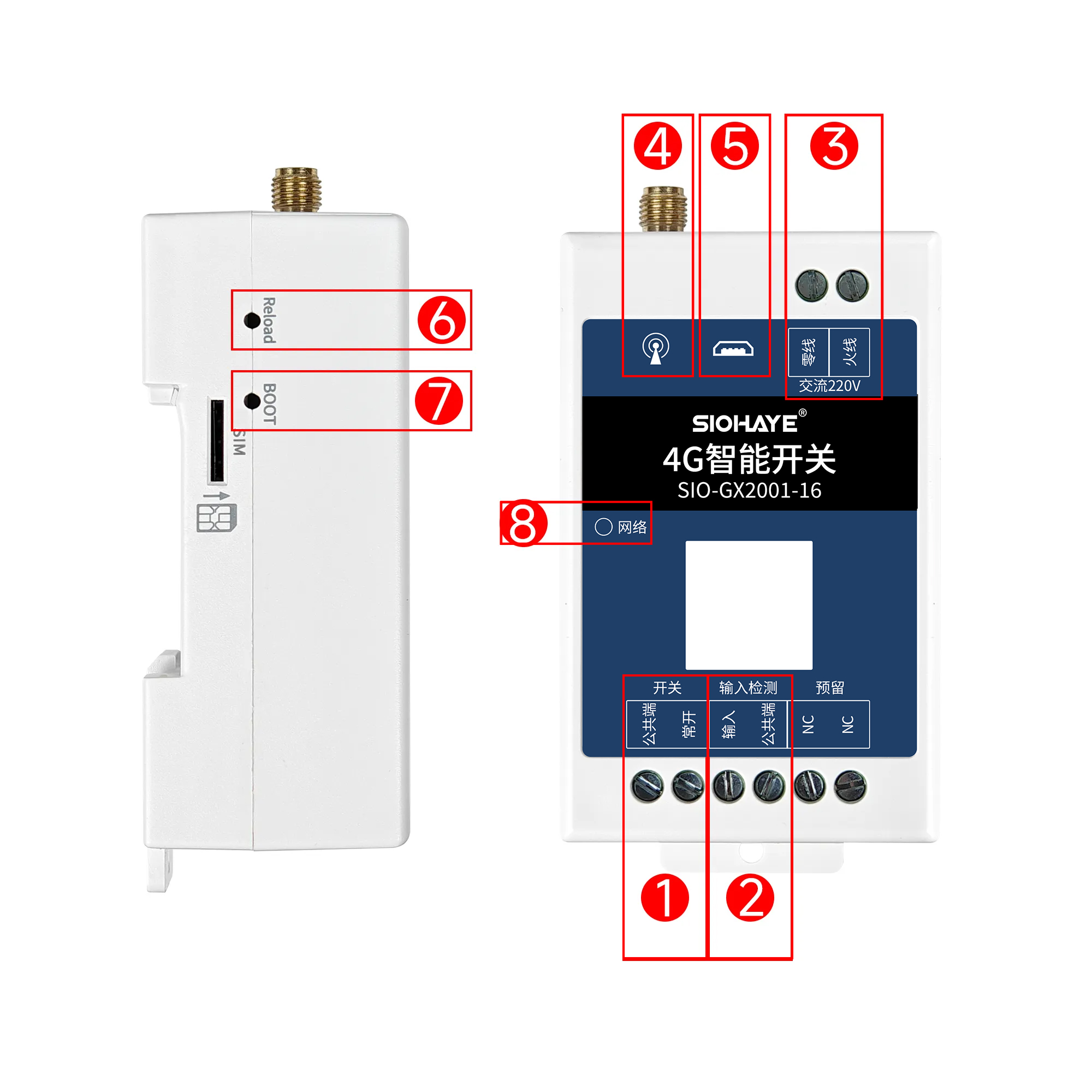

1

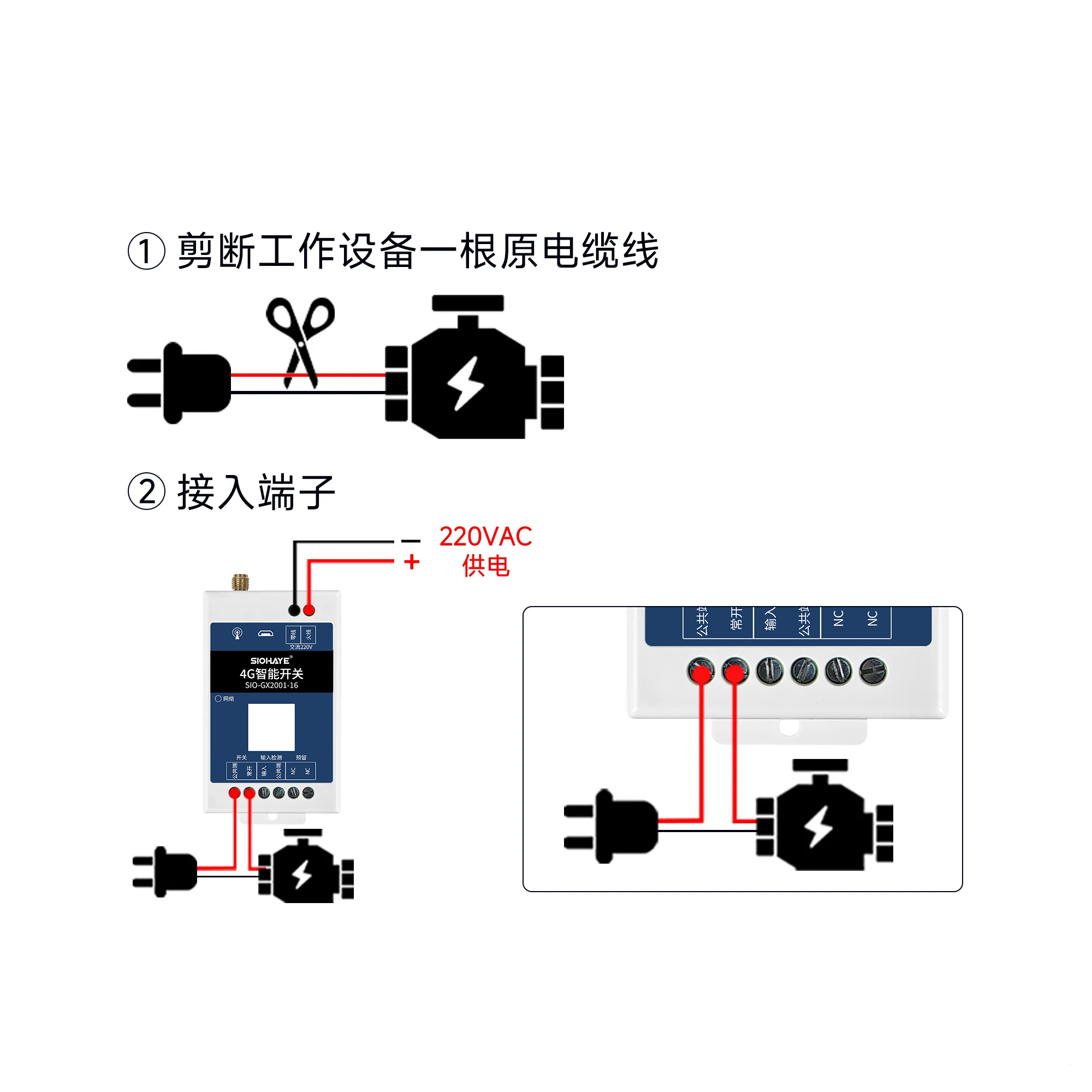

繼電器開關

繼電器開關的接線端子區域

2

輸入通道

檢測開關量輸入信號，可配置為輸入報警檢測通道進行使用

3

供電電源

電源線接線區域，接交流電

4

4G天線

4G網絡信號接收天線

5

USB接口

USB連接電腦燒錄固件使用

6

Reload

按下 10 秒松開, 可恢復出廠設置

7

BOOT

按下重啟設備進入燒錄模式

8

網絡

網絡狀態指示燈

工作電壓

支持交流 220VAC 供電

4G網絡制式

4G全網通，支持移動、聯通、電信、廣電

4G網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

SIM卡

內置貼片SIM卡，不用插外置卡，有外置卡槽

輸入通道

1路、開關量：干接點，可配置為輸入報警檢測通道進行使用

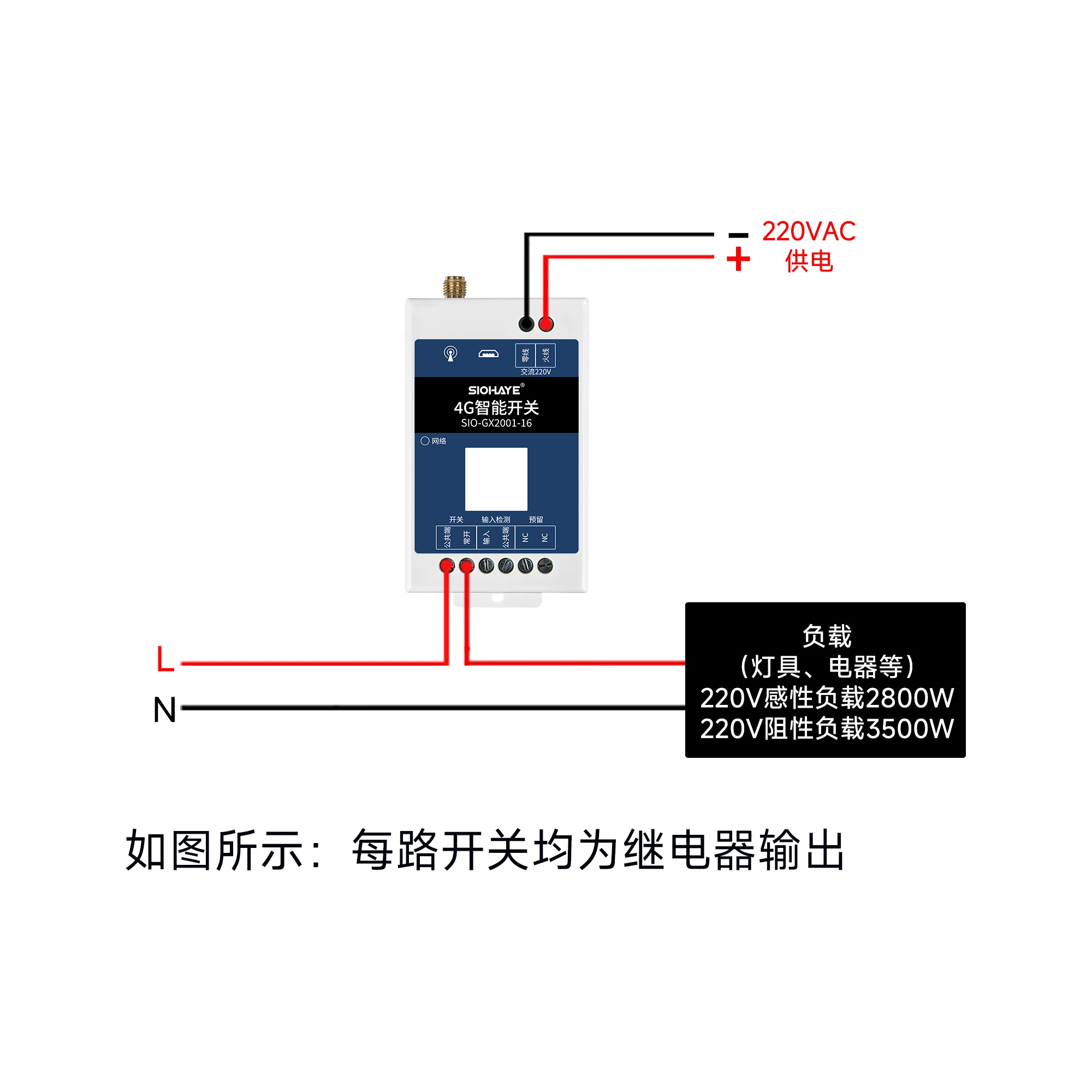

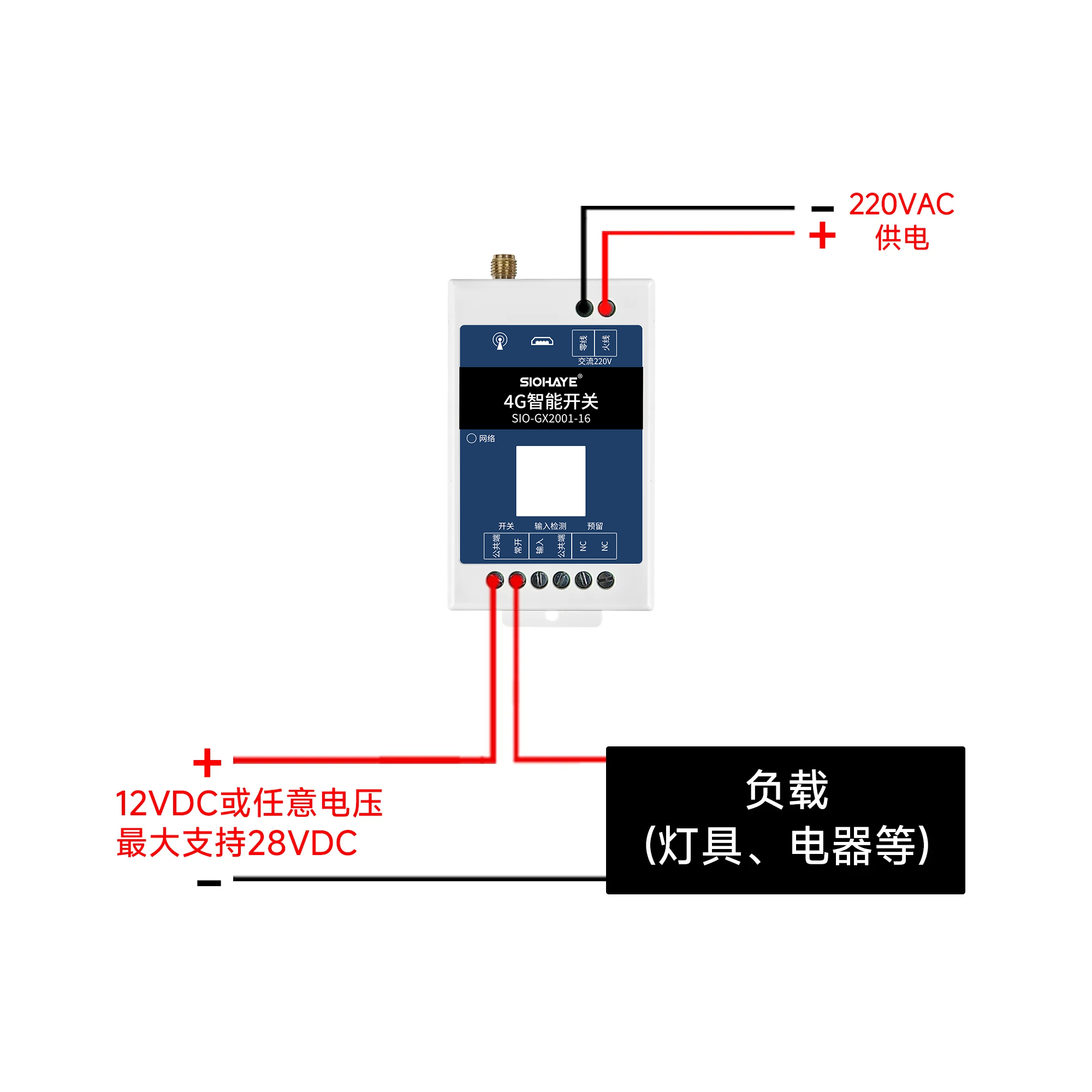

開關參數

1路、繼電器控制，16A 270VAC、16A 250VAC、16A 125VAC，電氣壽命10萬次

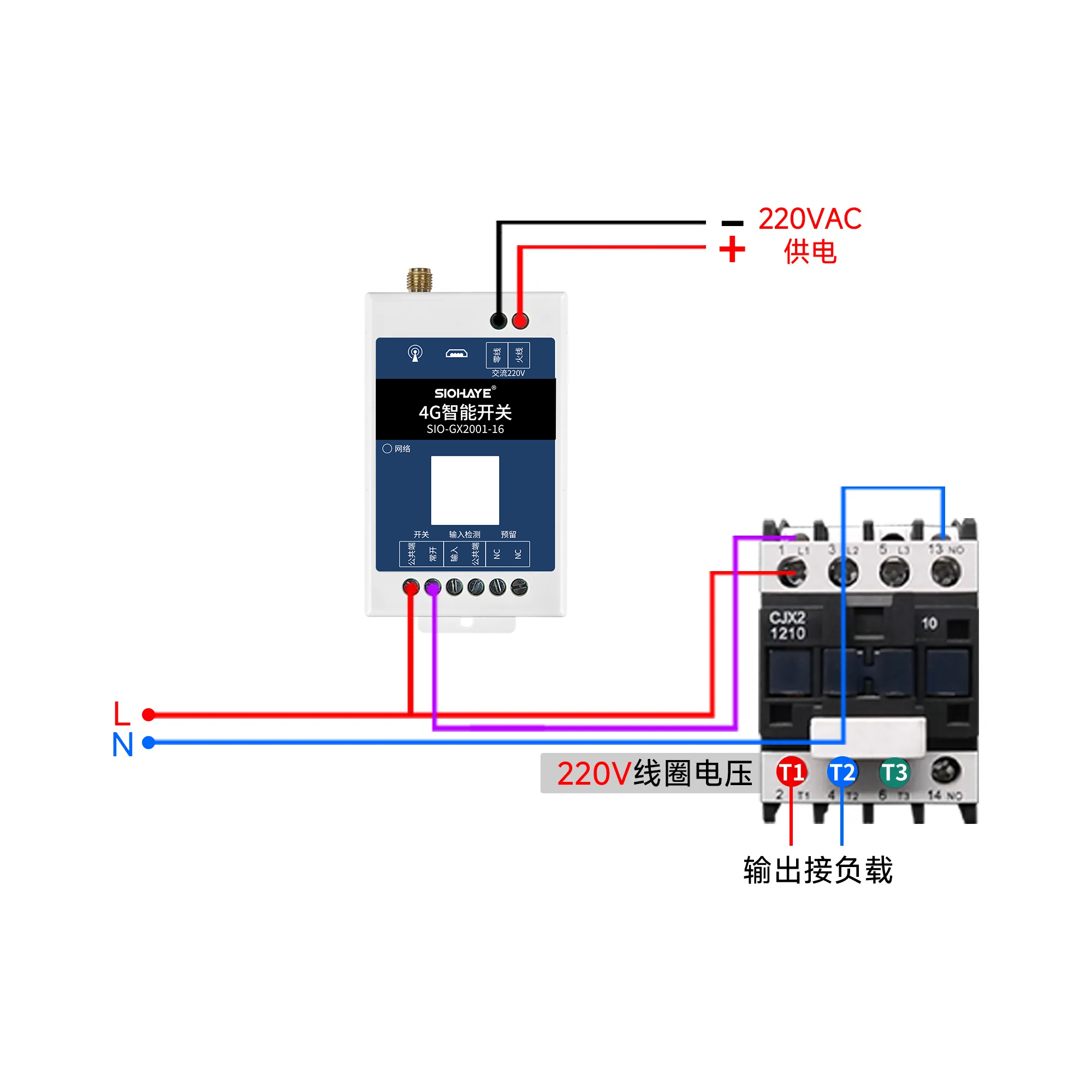

220V感性負載1600W、220V阻性負載3200W，需要控制更大功率設備，請外加接觸器控制

控制方式

4G網絡控制、不限制距離

工作模式

自鎖、點動

特色功能

支持自動、任務、定時任務、輸入聯動控制

射頻接口

4G天線使用 SMA 接口

靜電保護

接觸±8KV，空氣±15KV

固件升級

支持遠程OTA升級

工作濕度

5%~95%RH (無凝露)

存儲溫度

-40℃ ~+85℃

工作溫度

-35℃ ~+75℃

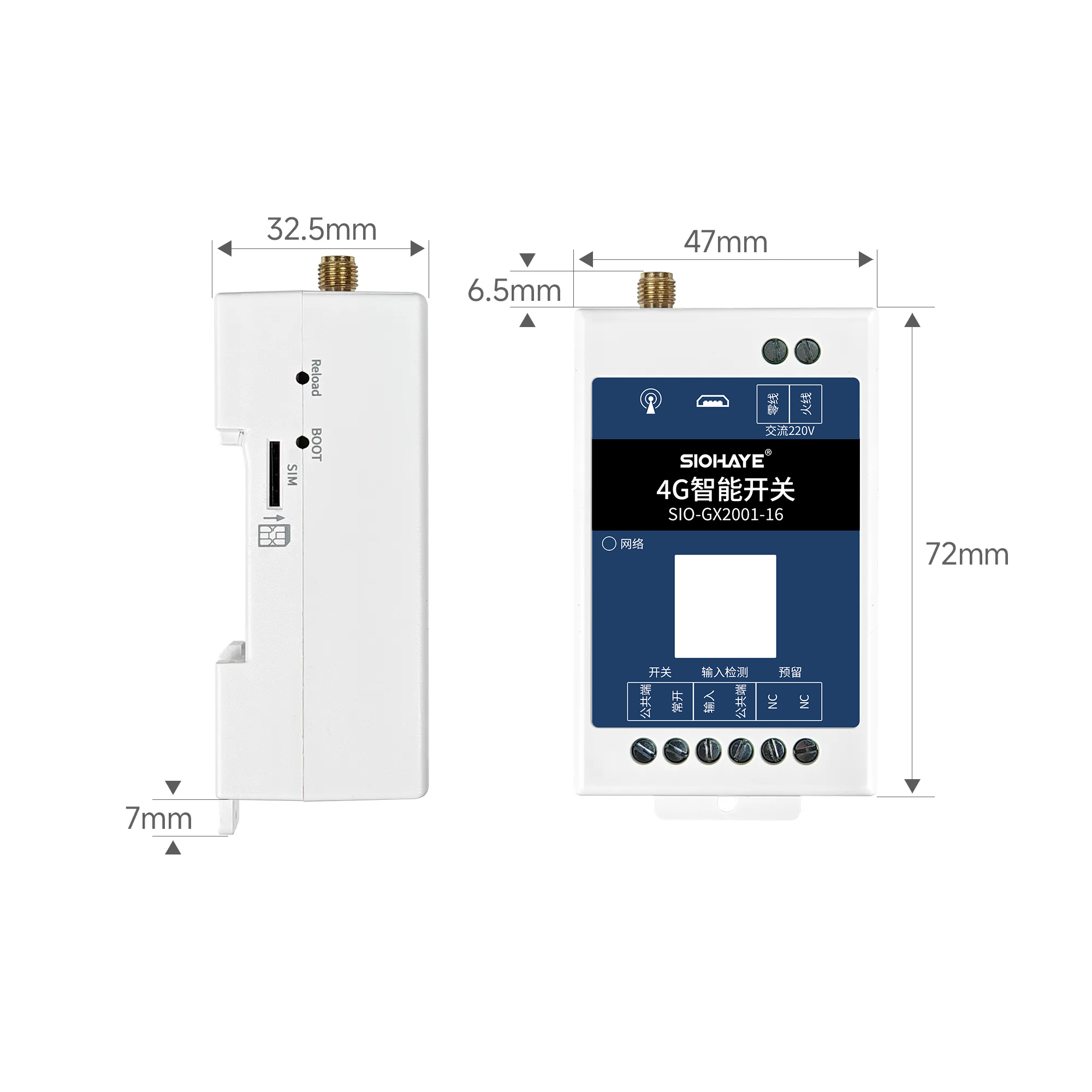

產品尺寸

72 x 47 x 32.5mm

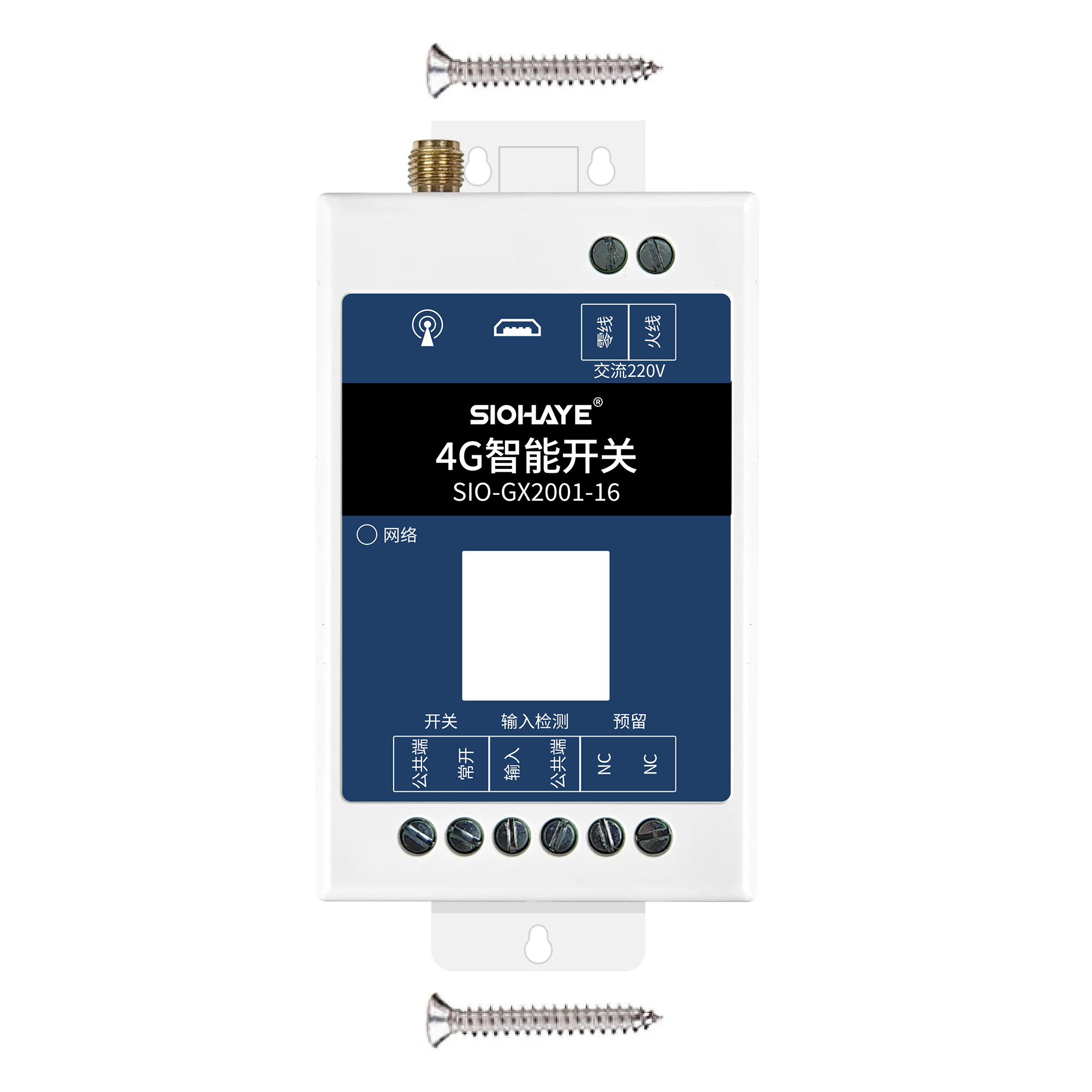

安裝方式

定位孔或?qū)к壈惭b

SIM卡不識別

網絡燈5000ms亮，5000ms 滅

SIM卡正常，但注冊不了網絡

網絡燈100ms亮，100ms 滅

注冊網絡成功，但是鏈接不上服務器

網絡燈500ms亮，500ms 滅

獲取授權失敗

網絡燈3000ms亮，3000ms 滅

成功連接上服務器，表示設備運行正常

網絡燈1500ms亮，1500ms 滅
